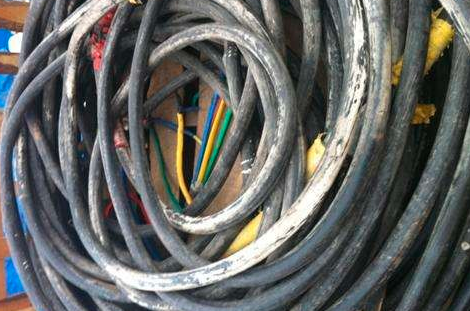

電線電纜主要是用以傳送和配置電能，它的優點是在導電介質上包裝油浸紙、塑膠或塑料制品。電線電纜的耐蝕性和絕緣性也都相對比較強，是可以承受超高壓的。除此之外，電線電纜對于運用環境的需求相對比較低。在這里，河南新創達線纜有限公司小編將繼續介紹關于電力電纜結構的基本知識。
4、絕緣屏蔽層(也稱外屏蔽層、外半導電層)
①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層，其材料也是交聯材料，具有半導電的性質，體積電阻率為500~1000 Ω?m。與接地保護等電位。
②一般情況3kV及以下低壓電纜沒有絕緣屏蔽層，6kV及以上的中高壓電纜都必須有絕緣屏蔽層。
③絕緣屏蔽層的作用：電纜主絕緣與接地金屬屏蔽之間的過渡，使之有緊密的接觸，消除絕緣與接地導體之間的孔隙;消除接地銅帶表面的**效應;改善絕緣表面周邊的電場分布。
④絕緣屏蔽按照工藝分為可剝離型和不可剝離型，一般中壓電纜，35kV及以下采用可剝離型，好的可剝離絕緣屏蔽具有**的附著力，剝離后沒有半導電顆粒殘留。110kV及以上采用不可剝離型。不可剝離型屏蔽層與主絕緣的結合更緊密，施工工藝要求更高。
5、金屬屏蔽層
①金屬屏蔽層包裹在絕緣屏蔽層外，金屬屏蔽層一般采用銅帶或銅絲，它是將電場限制在電纜內部，保護人身安全的關鍵結構。也是保護電纜免受外界電氣干擾的接地屏蔽層。
②在系統發生接地或短路故障時，金屬屏蔽層是短路接地電流的通道，其截面積應根據系統短路容量、中性點接地方式計算確定，一般10kV系統計算屏蔽層截面積推薦不小于25平方毫米。
③在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成，既有電場屏蔽作用還有防水密封功能，同時還兼有機械保護功能。
④金屬護套的材料和結構一般采用波紋鋁護套;波紋銅護套;波紋不銹鋼護套;鉛護套等。另外有一種復合護套，是采用鋁箔貼在PVC、PE護套內的結構，在歐美的產品中使用較多。
6、鎧裝層
①在內襯層外纏繞有金屬鎧裝層，一般采用雙層鍍鋅鋼帶鎧裝。其作用是保護河南新創達線纜有限公司電纜內部，防止在施工、運行過程中機械外力對電纜的損傷。也兼有接地防護的作用。
②鎧裝層有多種結構，如鋼絲鎧裝，不銹鋼鎧裝，非金屬鎧裝等，用于特殊電纜結構。
7、外護套
①這是電纜*外邊的保護，一般采用聚氯乙烯(PVC)聚乙烯(PE)，都是絕緣材料，采用擠包成形。按照技術要求，一般采用的是阻燃聚氯乙烯(PVC)。適應冬季寒冷和夏季炎熱的要求，不開裂，不軟化。
②外護套主要的作用是密封防止水分侵入，保護鎧裝層不受腐蝕，防止電纜故障引發的火災擴大。
③ 在外護套上還打印有電纜的特性信息，如規格、型號、生產年份、制造廠、連續計米長度等。
